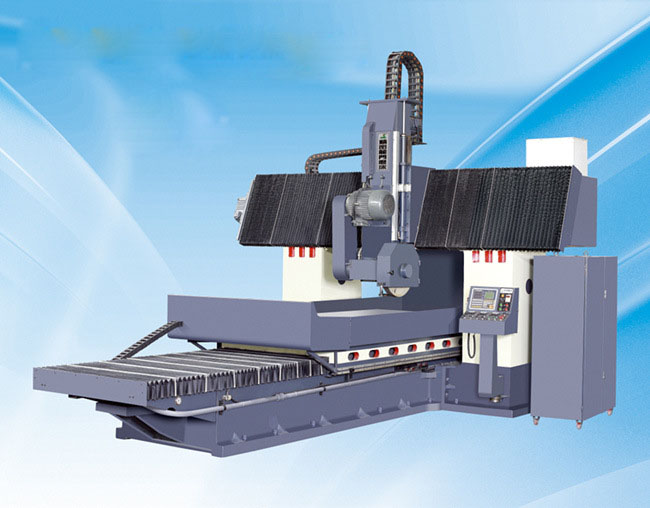

“福建福州泉州漳州大型精密数控龙门导轨磨 数控龙门平面磨床 粗框机 精铣机”参数说明
| 品牌： |
中原鸿 |
T型槽数目： |
1 |
| 适用行业： |
通用 |
作用对象： |
金属 |
| 类型： |
单柱铣床和单臂铣床 |
结构： |
升降台 |
| 控制方式： |
数控 |
精密度： |
高精度 |
| 自动化程度： |
自动 |
售后服务： |
保修一年 |
| 主电机功率： |
11 |
重量： |
122 |
| 主轴转速范围： |
221 |
工作台尺寸： |
1700x1200 |
| 主轴锥孔锥度： |
50 |
型号： |
1710 |
| 规格： |
1700x1200 |
商标： |
中原鸿 |
| 包装： |
21 |
产量： |
55 |
“福建福州泉州漳州大型精密数控龙门导轨磨 数控龙门平面磨床 粗框机 精铣机”详细介绍
一、开框机切屑能力承诺：1、试件材料为45#钢材；????????2、试验刀盘直径：63mm；3、试件刀具为三角桃形刀；???????????4、切削转速1000转\分钟A、切削深度2~2.5MM，机床进给速度为7.5~5.5米\分钟B、切削深度4~5MM，机床进给速度为4~2.5米\分钟二、卧式开框机的概述本机床主要针对机械制造行业和模具模胚制造行业等重切削的需求，三个进给坐标轴能任意三轴直线联动，按输入的数控程序指令能完成直线插补，圆弧插补，轮廓铣削，曲面加工等自动化功能。三、开框机的结构特点1、主轴主轴采用台湾知名品牌BT-50-190型号。轴径加大，刚性好、扭力大、运动稳定性好、精度高。并配有大功率交流变频主轴电机并经皮带传动至主轴，使主轴在低速时大扭矩的输出，适合强力重切削。另外配备液压拉刀缸，方便装卸刀具。也可以选装主轴冷却系统，以延长主轴的使用寿命。（特殊选配附件）2、机床的导轨导轨采用硬性滑动导轨设计，具有刚性好、重切削稳定性好（X轴也可采用重型滚柱直线导轨）。三轴采用贴塑导轨组合，阻尼特性好、吸收切削振动、能够大大降低摩擦系数和延长机床使用寿命，提高刀具耐用度的特点。导轨表面经中频淬火精密研磨处理，表面硬度达到HRC53±3度，?3、十字滑枕滑枕采用超大接触面和合理的筋肋布置保证了滑枕的抗弯抗扭刚度，适合强力重切削。Y轴和Z轴装配新型液压锁紧装置，保证了机床重切削时的稳定性。?4、进给传动系统三轴传动采用台湾产大直径研磨双螺母滚珠丝杆，结构紧凑、运动平稳、精度高。丝杆支撑采用日本NSK原装进口丝杆支撑轴承，两端预拉伸，消除热伸长造成的精度损失。组成稳定的高刚性机械传动系统；三向行程保护：由数控系统参数设定软限位，各轴极限位置用限位开关进行保护，防止移动部件过冲，开关压上，使移动部件停止运动，保护设备的安全。各轴两端设有挡铁机械限位，保护机床各重要部件的安全。5、润滑系统X轴采用强制循环润滑系统。其它采用定量集中润滑系统通过PLC程序控制对导轨丝杠等重要部件实现定时定量的稀油自动润滑。保证润滑及时、准确、可靠、无污染。6、自动排屑排屑器装在工作台和立柱的中间部位，采用螺旋式或者抖动式排屑。7、加工刀具冷却刀具冷却采用空气冷却。气源气管经过横梁上方过滑枕至切削刀具并对其进行冷却。也可以选装切削液方式对刀具进行冷却（特殊选配附件）模架、模胚开框机床，卧式加工中心，卧式粗框机，强力开框机床，强力卧式数控铣床，模架、模胚加工，卧式开框机，卧式铣床，模架、模具厂加工利器，重型开框机床！四、开框机主要参数：
| 规格
|
LM-2212-K
|
备注
|
| 工作台尺寸（长、宽）mm
|
2200*1300
|
|
| X\Y\Z+W轴工作行程mm
|
1800*1000*500+450
|
|
| T型槽规格mm
|
22*45
|
|
| 主轴中心到台面最高距离mm
|
1250
|
|
| 主轴锥孔规格
|
BT-50
|
|
| 主轴套筒直径mm
|
220
|
|
| 三角固定架移动行程(W轴)mm
|
500
|
特殊附件
|
| 主轴最高转速?r\min
|
3000/4500
|
|
| X轴进给速度mm\min
|
5~5000????快速7500
|
|
| Y轴进给速度mm\min
|
5~5000????快速7500
|
|
| Z轴进给速度mm\min
|
5~3000????快速4500
|
|
| 主轴功率KW
|
22/26
|
|
| X\Y\Z轴进给电机功率
|
7.5\3\4
|
|
| 外形尺寸mm（长、宽、高）
|
7000*4300*3800
|
|
| 机床承重（吨）
|
8
|
|
| 整机重量（吨）（含三角固定架）
|
24
|
|
五、机床的精度：机床按照GBT?19362.1-2003标准中的相关规定?达到如下精度X轴向水平面：0.02毫米/米；????Y轴向水平面：0.03毫米/米垂直度：0.015毫米/500毫米；???平行度、?直线度1000mm?,不超过0.03mm主轴径向跳动0.005mm?,?????????主轴轴向跳动0.005mm?定位精度：0.02mm\m????????????重复定位精度:0.01mm\m?
|
|
